拉繩位移傳感器、拉線位移傳感器的分類發布時間：2021-07-03
拉繩位移傳感器、拉線位移傳感器作為位移信號的檢測輸出端，為配合各行業的使用和應用，輸出信號的多樣化，多元化是拉繩位移傳感器的根本之一。今天小編為大家簡單分析一下拉繩/線位移傳感器的分類。如有疑問可咨詢濟南開思科技有限公司24小時服務電話：400-808-7117
u 按照信號輸出的類型：
1、增量脈沖信號

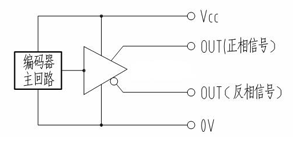

A: 線驅動器輸出L B：互補型輸出
C: 集電極開路輸出NPN/PNP
D: 電壓輸出E
2、絕對值信號輸出
A :含地址的RS485被動模式，國際電工協會定義的RS485電氣形式上，編碼器廠家可自行定義時序關系，分地址多個編碼器共用信號電纜總線型連接?？偩€終端以終端電阻關閉。其編碼器設定內容需確定通訊協議、地址以及傳輸波特率。
B：Modbus Modbus,一種RS485形式，已經對于時序關系有了標準的定義。
C:Profubus-DP，德國西門子公司為主定義的一種總線形式，類似于RS485，但是在物理電氣接口上略有不同。
D:Canopen,國際CIA協議定義的一種基于CAN基礎形式上的總線形式。
E:DeviceNet,國際上一些廠家聯合定義的同樣基于Can基礎形式上的總線形式。
F:無線發送、以太網：新發展的編碼器，已經具有無線發送或以太網發送形式，向計算機網絡方向發展，并以物聯網基礎傳感器面貌出現。目前發送的協議尚無統一，基本是以某種總線形式在無線或以太網上實現。
G:其他總線，在編碼器不占主流，不一一介紹。

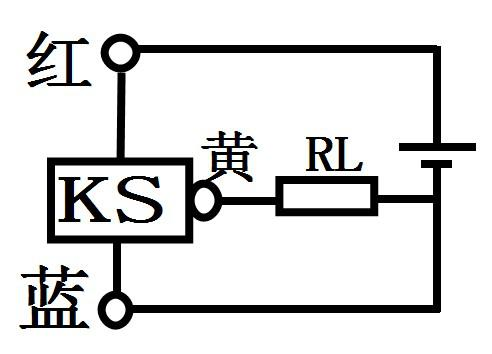

3. 模擬量信號輸出
A：0-5K電阻輸出 B：0-10K電阻輸出
C：0-5V電壓輸出 D：0-10V電壓輸出
D: 4-20mA信號
u 按照測量行程
拉繩/線位移傳感器是一種測量行程可以檢測到很長的一種行程檢測控制工具。按照測量行程來區分可分為：
超微行程：開思定制款
小行程：0-3米（KS15M、KS15、KS16、KS18、KS20、KS30S、KS40S、KS50S、KS60S、MS601、MS602、）
中形成：3-20米（KS60S、KS80、KS90、KS120、MS603、MS9005、MS901、MS9015、MS902）
大行程：20-100米（MS903、MS904、MS905、MS160）
u 按照機械結構
KS自然排線位移傳感器：是指通過位移傳感器機械結構的設計基礎，使傳感器的拉繩/線在繞線機構上單層自然排線，達到傳感器的測試要求，濟南開思科技有限公司所有KS系列均為自然單層排線，由于采用開思獨有的技術，在高速運行和振動下，不會存在疊層現象，因此測量精度比較高。
MS螺旋機構位移傳感器：是指通過拉線機構獨特的設計機構，使位移傳感器繞線機構形成螺旋運動讓位移傳感器的鋼絲繩在繞線機構上形成獨特排線機構以保證鋼絲繩的排線及切線位置，達到位移傳感器不跳線、不卡線、高精度的測試要求。濟南開思科技有限公司所有MS系列均為螺旋機構位移傳感器。
u 按照使用環境區分
常規傳感器
防水位移傳感器
淺水位移傳感器
深水位移傳感器
耐腐蝕位移傳感器
防爆位移傳感器
